方殼電芯鋼珠封口機

一、設備簡介：

1.1 設備功能和原理介紹：

托盤式動力電池激光封口機主要由進出料機構、振鏡激光清洗機構、上密封釘機構、封口焊接機構、機架機罩、3000W 激光器（焊接）、50W 打標機（清洗）、冷水機、煙霧凈化器等組成。

具備以下功能：托盤上料，自動清洗、自動裝載密封釘、自動焊接、不合格品信息上傳至MES（本工序不取出，下工序取除），除煙等功能。

1.2 設備動作流程：

清洗工位：托盤定位→掃碼→測距→CCD定位→激光清洗

點焊工位：托盤定位→測距→CCD定位→上料點焊

滿焊工位：托盤定位→測距→CCD定位→滿焊→復檢

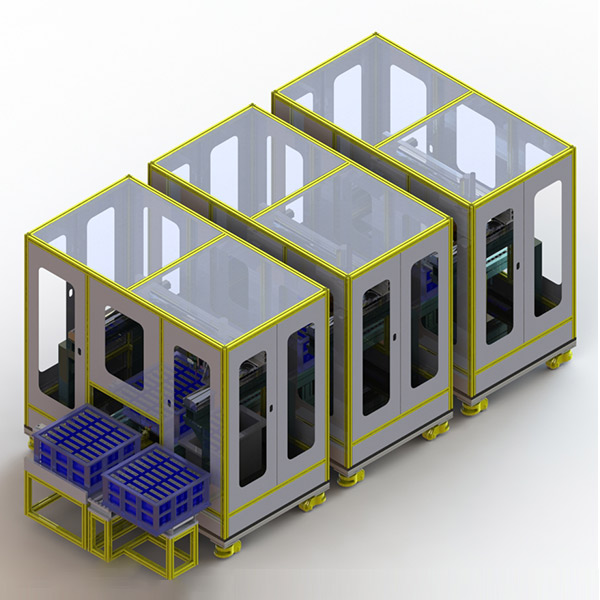

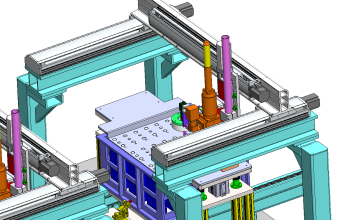

1.3 總體結構 （布局圖）

精簡為三個工位、另外設備需配備除塵機（品牌可以用匯樂）

注 1：冷水機組與焊接系統可分開放置，具體按客戶要求指定位置安裝。

2：電池來料為托盤電池。
托盤尺寸： 240mm（depth） *1070mm（length） *450mm（width）（尺寸暫定，會適
當微調）

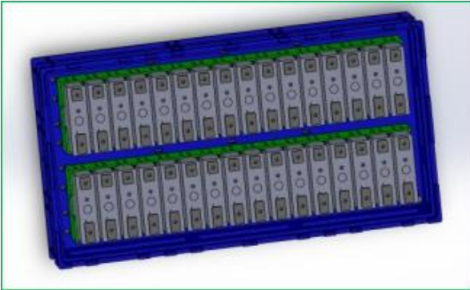

單托盤內電芯數量： 32pcs/盤，電芯全過程夾緊，電芯間加限位塊及隔板
整托盤重量： 200Kg

3：設計尺寸以實際為準。

設備外形尺寸(L*W*H/mm）：≤5300*4200*2500mm（盡量做小一些參考10m*2m*2m）(最終尺寸會以設計圖紙為準，燈塔最頂端高度離地面 2500mm)獨立電控柜尺寸：1200/600/1900mm（不做獨立電柜，集成設備中） 設備總重：2500KG。

1.4 產品技術特點：

1. 自動上料功能；自動激光清洗（清洗部位來料不能有結晶或其它固態異物且不能有大量電解）；

2. CCD 密封釘自動上料裝配功能（來料膠釘不能影響裝配后釘子裝配效果）；

3. CCD 自動找焊縫，密封釘自動激光焊接功能（注液口與釘子的配合間隙單邊 0.07-0.1mm）；

4. 不良品自動排除功能；

5. 具備條碼掃描功能和將焊接參數與電池條碼綁定儲存功能。

1.5 工位功能介紹

1.5.1托盤進料/出料：
a)功能：將托盤按一定的速度導入到指定的位置
b)要求：線體不卡托盤，停止位準確，超時未到達目標地址時報警
1.5.2托盤定位
a)功能：將托盤限定在固定的位置
b)要求：定位準確，定位工站與主線完全分開，不受主線震動干擾
1.5.4 CCD 定位
a)功能：精確識別膠釘孔的位置以及識別電芯來料是否有異常
b)要求：所有工位都要求 500 萬像素，品牌統一為 Basler 等一線品牌；當識別到
膠釘孔異常時（來料無膠釘、漏拔膠釘、斷釘），報警記錄異常信息并傳遞至下一個工序
1.5.5激光清洗
a)功能：去除注液孔焊接位置表面的污染層和氧化層
b)要求：不破壞基底材料，清洗的污染物被迅速抽走， 此工位需配有金屬粉塵吸
取裝置；清潔區域為蓋板注液孔φ10±2mm 位置，涵蓋φ10 處 1mm 高度的臺階；具體
清洗工藝必須軟件可調，包含時間、速度、范圍等；清洗過程中，整體機械部無明顯雜
音，運行平穩無抖動；
1.5.6激光點焊
a)功能：將注液孔罩固定在注液孔中
b)要求：不能出現漏焊、焊偏、焊穿； 自動識別待焊目標并完成焊接，焊接目標：
φ10 的標準圓，焊接材料為鋁和鋁，焊接位置為四個象限點，對稱點焊，點焊前需首先
壓住密封蓋；電池在托盤中存在一定的高度差，焊接前需進行測距，能自動調整焦距，
精度為 0.01mm；此工位需配備有吸煙除塵裝置，吸取焊接過程中產生的煙塵和煙霧；
此工位支持 I/O、 DeviceNet 等端口通信，并預留 20 個 I/O；

1.5.7激光滿焊
a)功能：將注液孔罩密封住注液孔
b)要求：焊接平臺激光器指定采用型號為 TruPulse 3002 的通快激光器，不能出現
漏焊、焊偏、焊穿； 自動識別待焊目標并完成焊接，焊接目標：φ10 的標準圓，焊接材
料為鋁和鋁；焊接偏離誤差：≤0.1mm；電池在托盤中存在一定的高度差，焊接前需進
行測距，能自動調整焦距，精度為 0.01mm；此工位支持 I/O、 DeviceNet 等端口通信，
并預留 20 個 I/O；
1.5.8注液孔罩上料

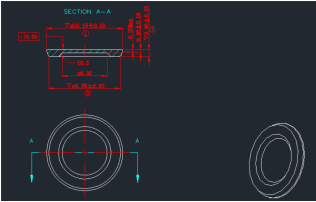

a)功能：將投放的膠釘有規則的排列， 注液孔罩外形參考如下：

b)要求： 注液孔罩按規則排列整齊
1.5.9過程檢測及預防
a)功能：預防及探測封口過程中的異常
b)要求：設備具有識別電芯不同來料狀態而作出正確判斷：當識別電芯來料無膠
釘時，不進行封口作業；當識別電芯已焊注液孔罩時，不進行封口作業；當檢測不良品
數量超過閾值時自動停機報警，復檢要求能識別焊爛、打點未焊、無蓋帽不良，不允許
漏判，誤判不能超過總不良品的 5%
1.5.10設備需要有激光防護，并有觀察窗， 觀察窗口玻璃要求為防輻射玻璃

1.6電箱

a）功能：用于設備的電器安裝、接線、控制。

b）配置：與設備集成在一起電箱 1 套,電箱集成到設備內部。

c) 電箱和設備主體之間走線槽連接。

1.7 設備主要元器件選用品牌表：

三、設備技術參數：

性能參數：

l 設備產能/速度：6PPM；

l 整機產品優率：≥99%（僅由設備原因引起的不良率品，來料問題除外）；

l 整機設備故障率：≤1%（僅由設備造成的故障）；

   電機最大走速：≥120mm/s

l 焊接Z軸機械行程≥100mm，調節顯示分辨率 0.05mm；

l 保護氣：環形吹掃，氣流量可調節。

四、設備通用配置和標準

4.1 設備外觀顏色：統一為暖灰色，標準色號為 Pantone Warm Gray 1C，需與買方提供的標準色板比對，并由買方書面認可（采用不銹鋼外觀需要具體設備指明）；

4.2 設備外表及觸摸屏窗口等不能有賣方的名稱和標志；

4.3 離操作位或設備外壁 1M 測量，設備噪音≤75 db；

4.4 設備符合國家有關機電設備的安全標準，符合買方有關安全代碼所要求的各項安全標準和要求。如皮帶、齒輪等運動、危險部分需要有安全保護措施以及標準安全警示標志，電器布局要合理、安全，高低壓及強弱電線6路分開等

4.5 急停開關外必須設置擋圈，防止誤碰造成人員或物料損傷；

4.6 設備運動部分需要人工維護的開關門必須設置門禁；

4.7 電箱及管路需有防腐蝕的保護措施，真空進入口加裝真空過濾裝置，防腐蝕性液體進入真空系統；

4.8 所有部件的設計需符合人機操作原理，外形整潔、大方。文字和顏色同時標示“真空管”-無色透明、“壓縮氣管”-藍進黑出、“高壓管”-紅色于設備部件、管道接口；

4.9 設備配有的 PLC 或工控機有與外部系統的通訊模塊及彩色觸摸屏，通訊接口必須配有以太網端口
